700HD 증류수기 설치





 아래의 순서와 그림의 순서따라 하십시오!

증류수는...?
천혜의 물(책)
제품 소개
제품 가격
제품 설치
묻고싶은 말씀



전화: (054)534-0879
         (011)532-0
879

설치 장소

    높이: 식탁정도의 높이가 좋습니다.
    위치: 씽크대 옆(권장).

 A







보조필터 장착 법



    1                                                       2

보조필터
   준비





   보조필터에 들어갈 부품입니다. (캔. 스텐 망. 부직포. 활성탄)



    3                                                      4







  세척시 물에 떠는 것은 애써 모으려고 하지 마시고
      버리십시오.



     5                                                     6







  스텐 망은 활성탄 교환시 활성탄과 같이 버리시면
      안됩니다.



      7                                                   8







  활성탄 교환시 부직포가 없으면
      면으로 된 얇은 천을 깔면 됩니다.(권장: 꺼즈 2겹)



      9                                                    10







  활성탄은 용기에 4/5 정도 채웁니다. (10번 그림 참고)



      12                                                   13











     14 (세척 및 장착 완료)





  보조필터는

스팀 발생시 발생하는 잔류 가스를 제거합니다.

보조필터 여과하여 얻는 증류수도

혼탁도 측정기(TDS)로 000 ppm이 됩니다.

 B






  저장탱크 위 보조필터 와 증류수기 연결



    1                                                     2











     3

물통 위
   증류수기
   놓을 위치





   손가락 지시부분이 튼튼하므로 앞으로 당겨놓습니다.

(정수형)

 C






  수도 밸브 잠그기



     1                                                     2

수도가랑에서
   밸브 잠그기









수도가랑 분리할 때 물이 새어 작업이 곤란할 경우
   수도계량기에서 밸브를 잠그시길 바랍니다.(
권장)

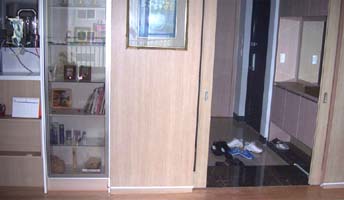

수도 계량기 있는 곳: 아파트 - 현관 문 옆 벽에 있음 (실외)
                                   단독주택 - 정원 내(검침하는 곳)





 D






  수도가랑 분리 및 조립 방법



     1                                           2

수도가랑
   분리





  분리할 때 고무 바킹 분실 안 되도록 조심합니다!.



    3                                            4











     5                                           6

  수도가랑을
    2개로 분리
    하십시오









     7                                          8











     9                                          10

  밸브있는
    가랑은
    반드시

냉수관에 연결
    하십시오.





     몽키로 죄일 때 너무 세게 죄이지 마십시오!.
           너무 세게 죄이면 바킹 손상으로 물이 샙니다




     11                                        12











     13                                         14











    15                                          16











     17



     (수고하셨습니다!.)

 E







조립 후 밸브는 반드시 잠가주십시오!

가랑밸브는
   반드시
   잠가 둡니다



 F






  씽크대 샤워식 온 냉 혼합꼭지
(수도가랑 크기: 소 / 15mm)

씽크대
  샤워식에
  수도가랑 연결
  방법

수도 계량기
       에서 물을
       잠그고 작업
       하십시오.

      수도가랑 연결 단면도



        1                                          2











       3                                          4











        5 (수고하셨습니다!.)





 G






  호스연결 방법 (수도가랑)



       1                                           2

수도가랑에
   호스 연결









     3                                          4











      5                                           6  (수고하셨습니다!.)

수도가랑
   호스연결



 키로 너무 꽉 조우지 마십시오. (호스가 끊어집니다.)

 H







호스연결[컨트롤 박스와 저장탱크 (필터)]



      1                                           2

증류수기
   호스 연결 방법
   (증류수기와
    저장탱크의
    필터)





     호스 끼울 때 깊숙이 끼워야 합니다.

 피칭에 호스를 끼우면 닿는 느낌이 있습니다.

닿는 부분에서 반드시 더 깊이 밀어 넣어야 합니다.



      3                                          4











     5                                           6

수도가랑
  호스와
  여과필터





 여과필터는 수도 파이프에서 나오는 이물질을 걸러 부품을
     보호해 줍니다.



      7                                          8

냉각수
   배출호스





     9

몰드 처리







  냉각수 배출 호스(주황색)

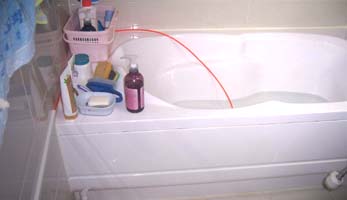

세면실까지 펴서 사용하십시오
      이 호스에서 나오는 물은 뜨거운 온수입니다(약 60~70도)
      반신 욕 및 아침 저녁으로 세안용 등으로 사용하시면 매우       좋습니다

     호스펴는 방법 (제안)

      1. (
권장) 호스를 거실 모서리로 몰드 처리하여 세면실에
         구멍을 내서 고정하여 사용하시면 편리합니다.

 (몰드 구입처: 전업사/  폭: 15mm/ 가격: 400~`500원)

      2. 호스를 증류수기 옆에 사려 놓았다가 증류수 제조할 때
          펴서 사용하셔도 됩니다.

   여기에 나온 물은 혼탁해진 물이 아닙니다
      수도물이 스팀의 열을 흡수하여 뜨겁게 나온 물이므로
      깨끗합니다.(더 자세한 정보: '
작동 방법' 보십시오)

 I







수위제어 센스 전선연결(단자)



      1                                           2

수위제어
  센스 단자연결









      3                                          4











     5                                         6 (수고하셨습니다!.)





 J







수도가랑 밸브 열기



       수압이 아주 센 곳은 이곳에서 조절하면 됩니다.



      1                                          2

수도가랑 및
   수도계량기
   밸브 열기






     계량기에서 밸브를 잠그셨으면 그곳에서 밸브를
         여십시오.












  대단히 수고 많으셨습니다.



  다음은 증류수기 작동 법으로 가시길 바랍니다
